Fotoplotter Remotedesktop

Home / Back


Auf dem Desktop auf das PCB-Icon klicken, um eine Remotedesktopverbindung zum Drucksystem aufzubauen.

Schlägt die Remotedesktopverbindung mit dem Drucksystem fehl, befindet sich der zu verbindende Rechner möglicherweise im falschen Netzwerk.

Beim Verbingunsaufbau erscheint folgende Warnung:

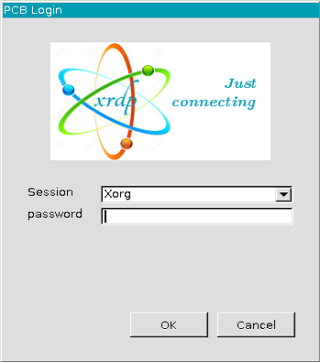

Nach dem Quittieren der Warnung mit „Ja“ kommt es zur Passwortabfrage des Drucksystems.

Es ist bereits ein Standardbenutzer hinterlegt. Daher ist lediglich das Passwort einzugeben.

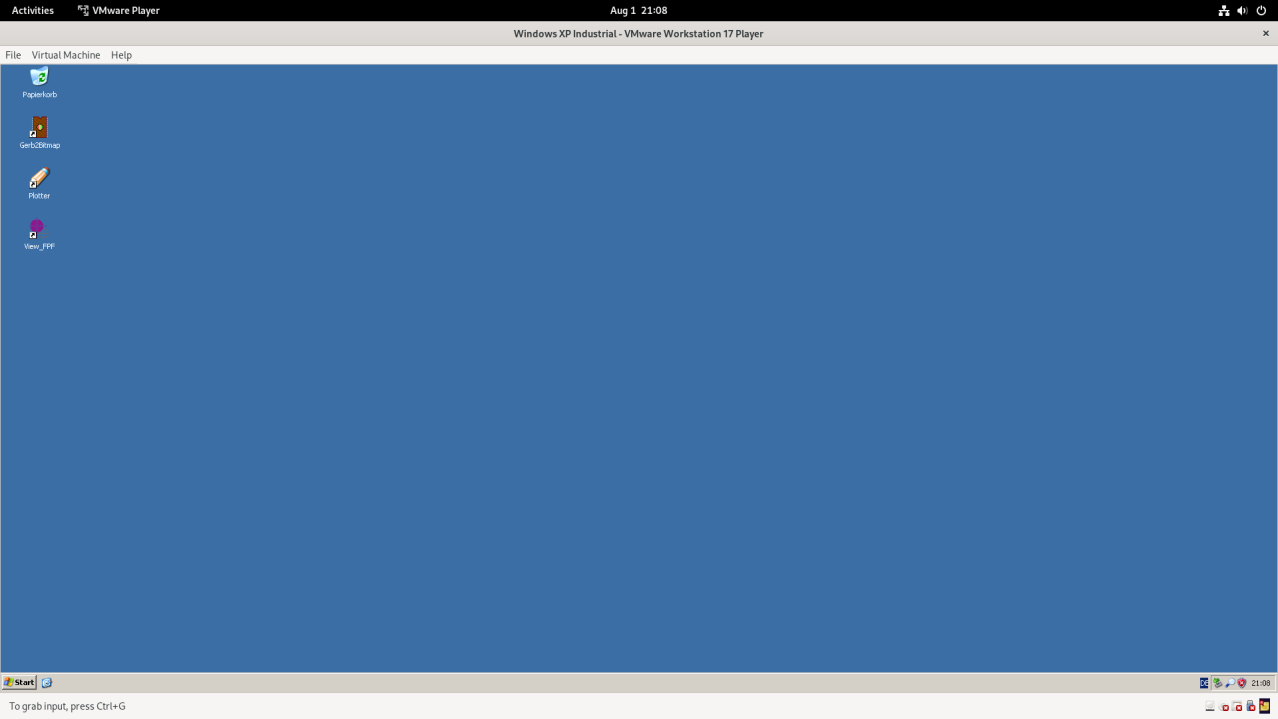

Durch den erfolgreichen Login erscheint eine Linux-Oberfläche.

Sollte die Oberfläche (WinXP) zum Erstellen und Drucken von Filmen nicht gestartet sein, kann im nachfolgenden Abschnitt der Start des Drucksystems nachgelesen werden. Ansonsten kann mit der Datenvorbereitung oder dem Drucken von Folien fortgesetzt werden.

Druckoberfläche

Starten der Druckoberfläche

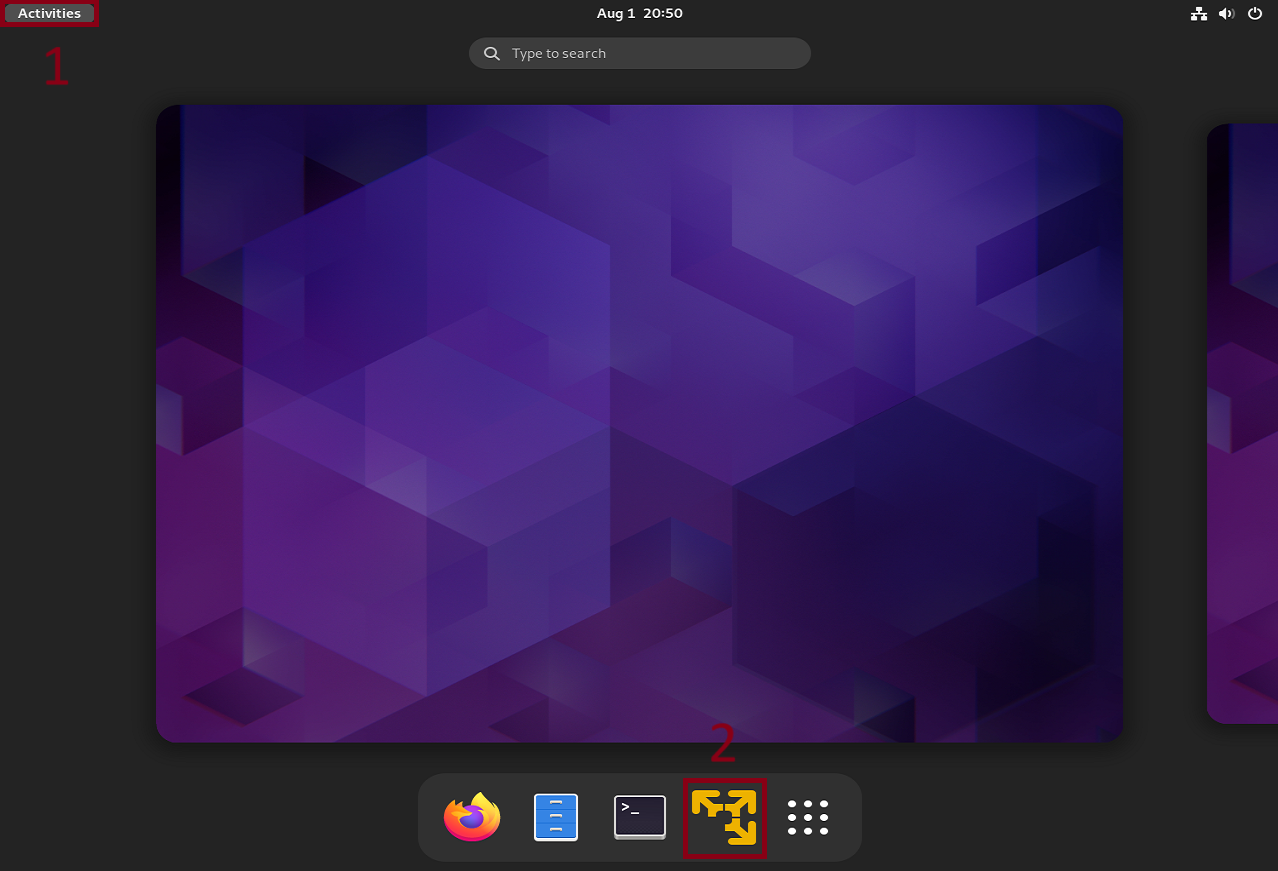

Um die Druckoberfläche zu starten, ist es erforderlich, VM-Ware auf dem Linux-Desktop zu starten.

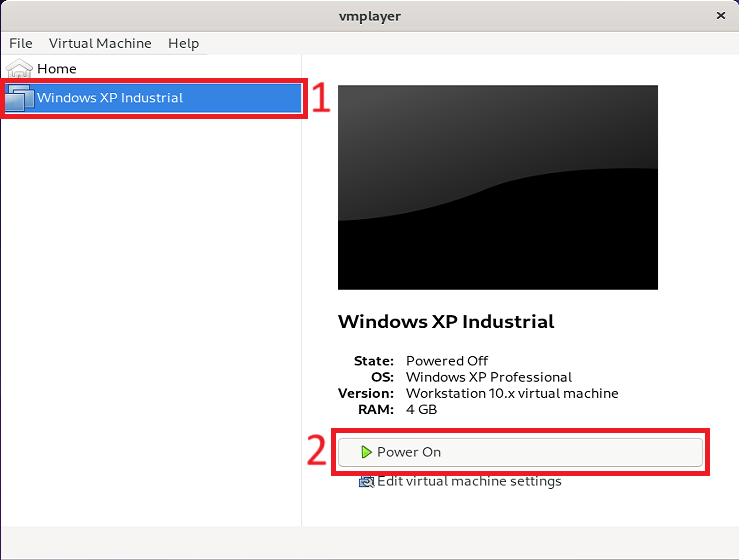

Und Windows XP Industrial zu starten.

Wichtig: Der Bungard FP-8000 Fotoplotter ist mit dem Gastsystem (Windows XP) zu verbinden.

Normalerweise erfolgt die Verbindung zwischen Gastsystem (Windows XP) und dem Fotoplotter automatisch. Dies lässt sich in der rechten Leiste am unteren Rand erkennen.

Ist die Verbindugn mit einem roten X gekennzeichnet, kann durch Klicken (mit der rechten Maustaste) auf das Symbol die Verbindung des Fotoplotters mit dem Gastsystem hergestellt werden.

Die Benuterzoberfläche zur Herstellung sowie zum Drucken von Filmen ist nun einsatzbereit. Zurück zum vorherigen Abschnitt.
