Photoplotter Druckdaten vorbereiten

Home / Back


Um Gerberdaten mit dem Photoplotter zu drucken ist es notwendig diese auf dem Leiterplattenfertigung-Netzlaufwerk (Symbol auf dem Desktop) abzulegen damit diese auf dem Photoplotter verwendet werden können.

Die Daten werden anschließend mithilfe des Gerb2Bitmap-Tools auf der Druckeroberfläche umgewandelt. Dies kann direkt durch eine Verbindung mit dem Photoplotter oder optional mit einer lokal installierten Filmstar-Software durchgeführt werden.

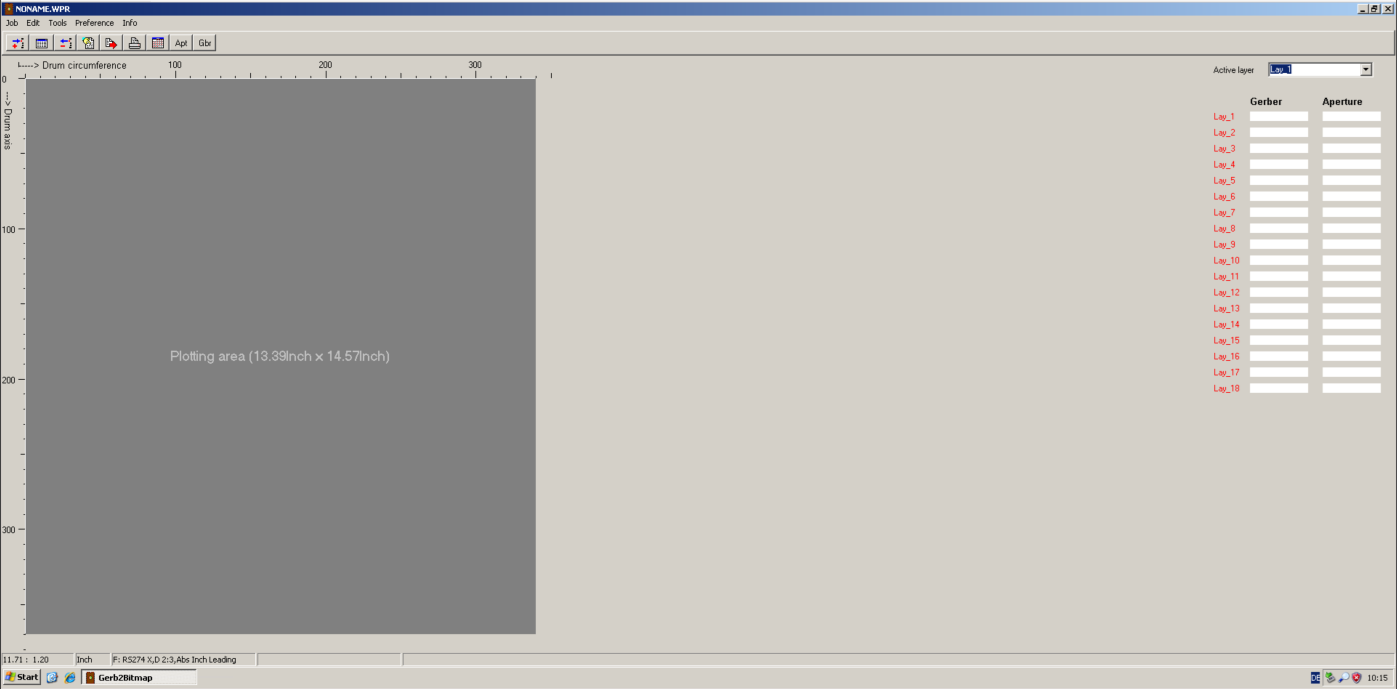

Es ist darauf zu achten, dass der Active Layer auf Lay_1 gestellt ist!

Zur Umwandlung der Gerberdaten sind diese in Gerb2Bitmap zu importieren. Dies kann über Job → Master Import Gerber

oder direkt über das Menü erfolgen.

Die jeweiligen Schritte sind für die jeweiligen Layer (Top und Bottom) getrennt auszuführen!

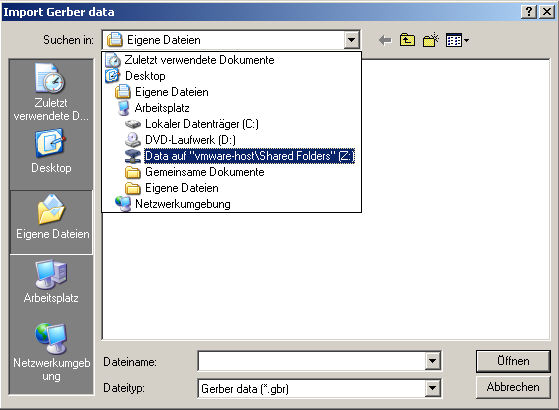

Im sich öffnenden Dialog ist das Netzlaufwerk Z:\ auszuwählen.

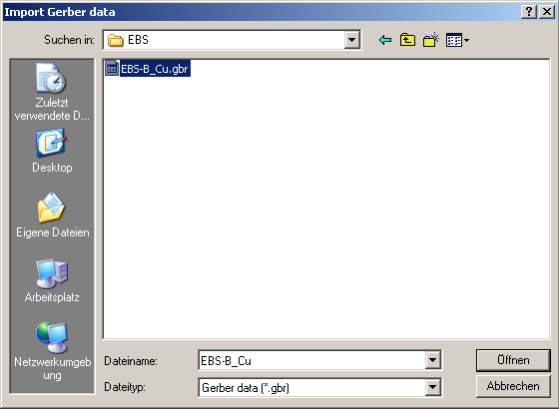

Und die entsprechende Gerberdatei (Top oder Bottom), die zuvor vom lokalen Rechner auf das Leiterplatten-Netzlaufwerk kopiert wurde, auszuwählen.

Nach dem Import der Gerberdaten ist die Leiterplatte als rotes Rechteck sichtbar und kann mit der Maus entsprechend auf dem Film positioniert werden.


Vervielfältigen der Leiterplatte

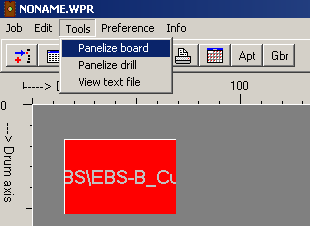

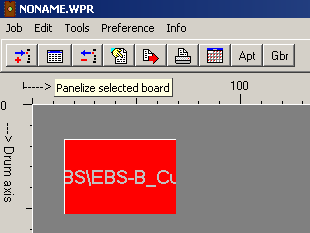

Die Leiterplatte lässt sich beliebig auf dem Film, sowohl in x- als auch in y-Richtung, vervielfältigen. Dies kann über Tools → Panelize Board

oder direkt über das Menü erfolgen.

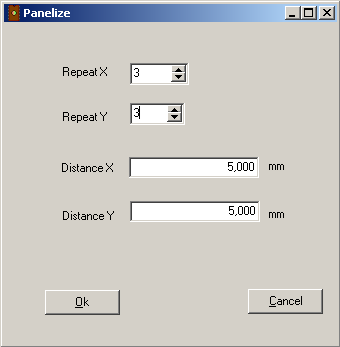

In den Panelize-Einstellungen lässt sich die Vervielfältigung in x- und y-Richtung einstellen und ausführen.

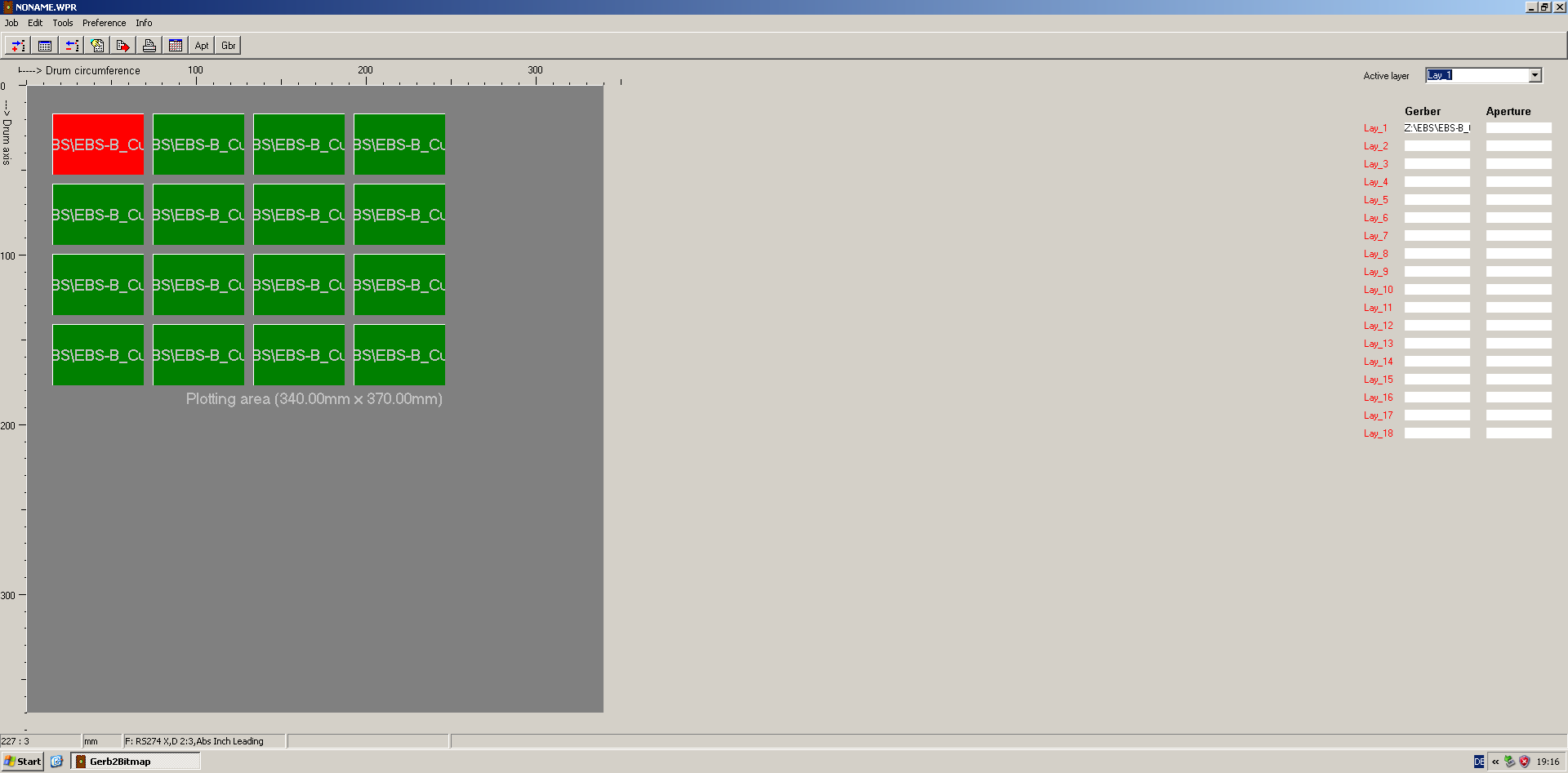

Die durchgeführten Erweiterungen sind anschließend in der Übersicht von Gerb2Bitmap sichtbar.


Vorschau des erstellten Films

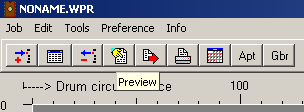

Um die geladenen Leiterplatten einzusehen, kann mittels Job → Preview

oder direkt über das Menü eine Vorschau angezeigt werden.

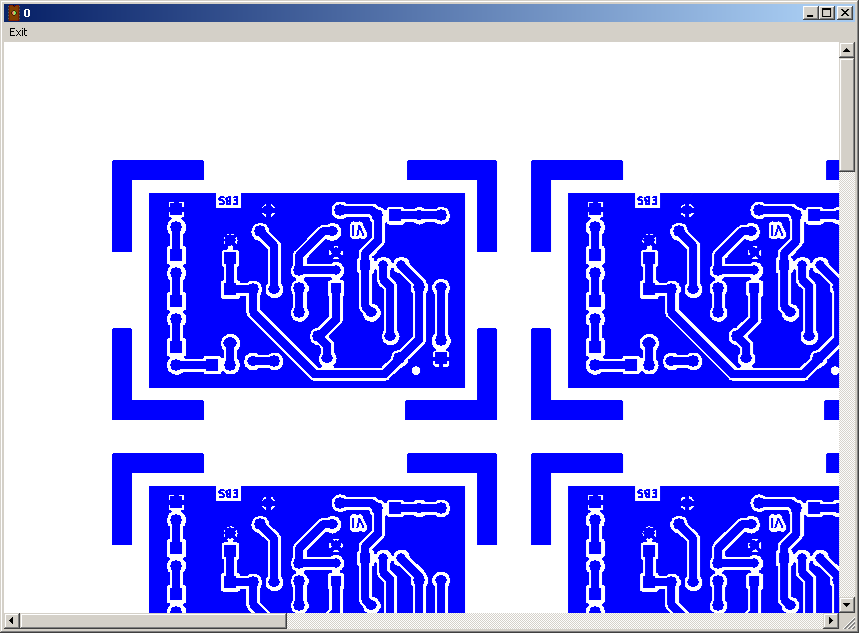

Texte, Symbole oder andere Kennzeichen bei der Vorschau, sind zu überprüfen ob diese spiegelverkehrt dargestellt werden. Dies ist später für die Druckeinstellungen wichtig. In dem Beispiel wäre der Text EBS auf der Leiterplatte nicht spiegelverkehrt lesbar!


Exportieren des Films

Nach erfolgtem Import und der Druchführung einer Sichtprüfung kann mit dem Exportieren des Films fortgesetzt werden. Der Exportvorgang kann über Job → Export photoplotter bitmap

oder direkt über das Menü gestartet werden.

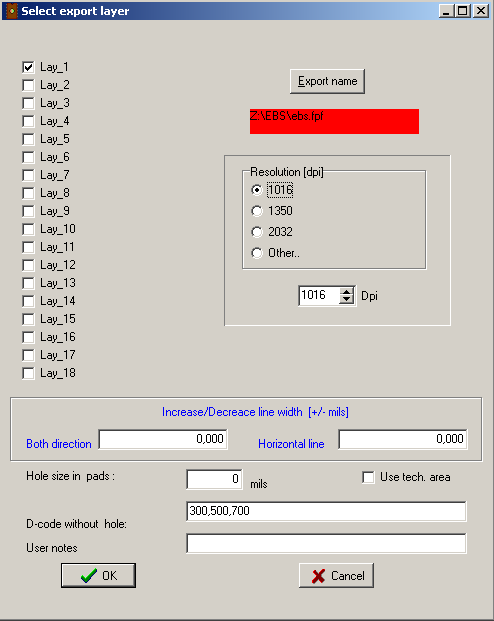

Die Einstellungen sind anhand der nachfolgenden Grafik einzustellen.

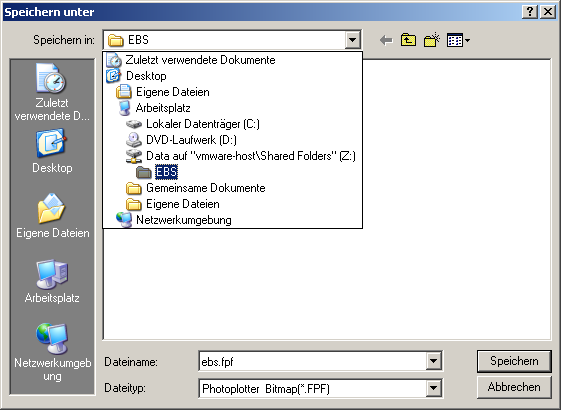

Der Speicherort für den erstellten Film ist idealerweise auf dem Netzlaufwerk abzulegen. Dies kann über den Button Export name eingestellt werden.

Der Dateipfad verweist anschließend auf einen Dateipfad im Laufwerk Z:\.

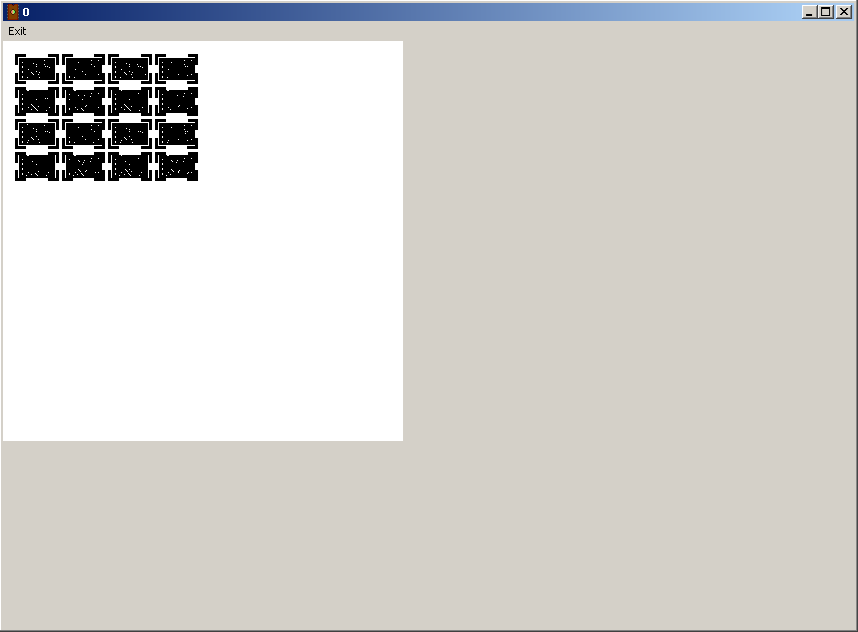

Nach dem Beenden des Exports wird der erzeugte Film angezeigt.

Nach erfolgreichem Export kann das Programm beendet werden. Es steht dem Benutzer frei den Workspace zu speichern. Grundsätzlich ist dies nicht erforderlich.
