Martin - CAM Daten vorbereiten
CAM-Designer
Im CAM-Designer ist die entsprechende Gerberdatei zu laden.

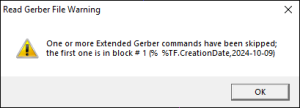

Ein Fehler beim Öffnen kann ignoriert werden.
Die Gerberdatei sollte nach dem Laden im CAM-Designer angezeigt werden.
Das Board ist nun in die entsprechende Position zu rücken (so wie es in der Maschine angebracht wird). Die Referenz (0,0) befindet sich a linken unteren Rand.
Eventuell ist das Board zu spiegeln (Bottom Gerberdaten).

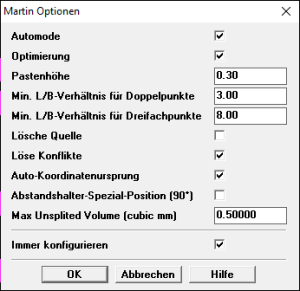

Nach dem positionieren ist das Board für den Dispensvorgang aufzubereiten.

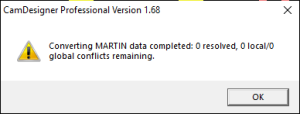

Quittiert das Erzeugen der Daten nicht mit
0 local/0 global conflicts remaining
ist es erforderlich die bestehenden Konflikte aufzulösen. Ansonsten kann dieser Schritt übersprungen werden.
Dieser Schritt ist so lang zu wiederholen bis keine Konflikte mehr auftreten.
Vor dem Speichern der Daten ist das Setzen der Referenzpunkte notwendig. Dies dient vor dem Start zum Referenzieren der Platine. Wichtig dabei ist die Einstellung im oberen linken Menüband zur Auswahl der Pads.
Nach dem Setzen der Referenzpunkte sind diese auf den Pads mit einem Kreuz vermerkt. Die Referenzpunkte werden idealerweise im Leiterplattendesign eingetragen.
Nun kann das Layout für das Dispensen gespeichert werden. Dazu ist es notwendig die richtige Lage auszuwählen.
Und die Daten als *.NCD Datei speichern.
